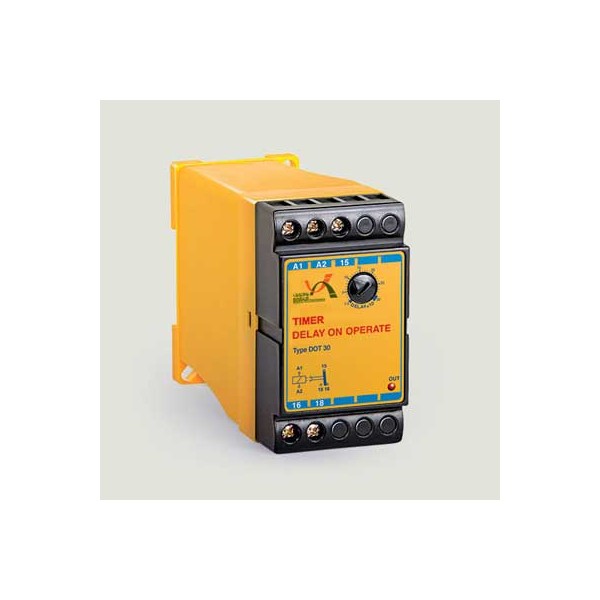

 "تایمر تاخیر در وصل")
DOT
سنجش زمان پس از وصل برق
قابلیت انتخاب زمان از ٪5 تا ٪100 رنج
در رنج های زمانی ٣-5/1٠، 30-1/5، ۶٠-٣، ٣٠٠-١۶، ۶٠٠-٣٠ ثانیه، ٣٠-۵/١، ۶٠-٣ دقیقه
قابل ارائه با ولتاژهای ١٢، ٢۴، ١١٠، ٢٢٠، ٣٨٠ ولت
دارای سیگنال وصل خروجی OUT
اصول کار
مدل DOT: هنگامیکه ولتاژ تغذیه به ترمینالهایA1 و A2 اعمال میشود، زمانسنجی آغاز شده و پس از گذشت مدت زمان انتخاب شده توسط دسته DELAY، رله عمل کرده )اتصال داخلی ترمینال 15 از 16 جدا شده به 18 وصل میشود( و همزمان سیگنال OUT روشن میشود.
تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی میماند.
مدل DOTI: دستگاه مشابه مدل DOT میباشد، با این تفاوت که دارای دو رله است. یک رله لحظهای و یک رله تأخیری. عملکرد رله تأخیری مطابق توضیحات مدل DOT میباشد و رله لحظهای با وصل شدن تغذیه دستگاه عمل کرده)اتصال داخلی ترمینال 25 از 26 جدا شده به 28 وصل میشود( و تا زمانیکه ولتاژ تغذیه برقرار باشد، دستگاه در همین وضعیت باقی میماند.
طریقه نصب
1. ترمینالهای A1 و A2 به ولتاژ متناسب با تغذیه دستگاه وصل میشوند. (بطور مثال فاز و نول برای 220V و دو فاز برای 380V )
2. ترمینالهای 15، 16، 18 و 25، 26، 28 نیز با توجه به شرایط استفاده، در مسیر مداری که باید توسط تایمر قطع یا وصل شود قرار میگیرند.
مشخصات فنی
ولتاژ شبکه: 022٠ ولت متناوب ١٠٪ +
فرکانس شبکه: 50 هرتز ۵ + هرتز
تلفات داخلی: حدود ٢وات
IP دستگاه : IP20
دمای کاری: 20- تا 50+ درجه سانتیگراد
رطوبت کاری: ٪15 تا ٪85
جریان کنتاکت: 6 آمپر، 220 ولت متناوب 6 آمپر، 28 ولت مستقیم
رله خروجی: یک رله یک کنتاکت C/O )مدل DOT )
دو رله یک کنتاکت ( C/O )مدل DOTI
عمر رله: الکتریکال 100.000 بار قطع و وصل
مکانیکال 1.000.000 بار قطع و وصل
