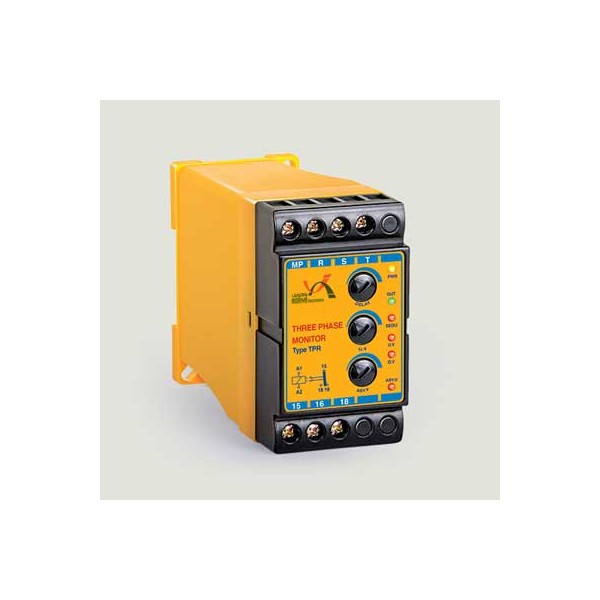

TPR کنترل فاز 6 LED

محافظت‭ ‬موتور‭ ‬در‭ ‬برابر‭ ‬اختلالات‭ ‬شبکه‬‬‬‬‬
تشخیص‭ ‬تغییر‭ ‬توالی‭ ‬فاز‬‬‬
تشخیص‭ ‬کاهش‭ ‬ولتاژ‭ ‬شبکه‬‬‬
تشخیص‭ ‬افزایش‭ ‬ولتاژ‭ ‬شبکه‬‬‬
تشخیص‭ ‬قطع‭ ‬یک‭ ‬فاز‬‬‬
قابلیت‭ ‬تنظیم‭ ‬زمان‭ ‬وصل‭ ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا‬‬‬‬‬‬‬
قابلیت‭ ‬تنظیم‭ ‬کاهش‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬
قابلیت‭ ‬تنظیم‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‬‬‬‬‬‬
قطع‭ ‬سریع‭ ‬در‭ ‬هنگام‭ ‬بروز‭ ‬خطا‬‬‬‬‬

دارای‭ ‬6‭ ‬سیگنال‭ ‬نمایشگر‬‬‬
PWR‭ ‬ : تغذیه‭ ‬ورودی‬‬‬
OUT‭‬‭  ‬  : وصل‭ ‬خروجی‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬5‭/‬0‭ ‬تا‭ ‬40‭ ‬ثانیه‭( ‬‬‬‬‬‬‬‬‬‬‬‬‬
‭ :‬SEQU‭‬‭ ‬عدم‭ ‬توالی‭ ‬فاز‬‬‬‬‬
U‭.‬V‭‬‭  ‬ : کاهش‭ ‬ولتاژ‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬5‭ ‬تا‭ ‬20‭ ‬درصد‭( ‬‬‬‬‬‬‬‬‬‬‬‬‬
O‭.‬V‭‬‭   ‬: افزایش‭ ‬ولتاژ‭ (بیشتر‭ ‬از‭ ‬440‭ ‬ولت‭) ‬‬‬‬‬‬‬‬‬‬
ASY.V  : ‬تقارن‭ ‬ولتاژ‭ )‬قابل‭ ‬تنظیم‭ ‬از‭ ‬5‭ ‬تا‭ ‬20‭ ‬درصد‭( ‬‬‬‬‬‬‬‬‬‬‬‬

اصول کار

پس‭ ‬از‭ ‬وصل‭ ‬شدن‭ ‬سه‭ ‬فاز‭ ‬و‭ ‬نول‭ ‬به‭ ‬ترمینال‌های‭ ‬T‭, ‬S‭, ‬R‭ ‬و‭ ‬MP‭ ‬سیگنال‭ ‬PWR‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬دستگاه‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬می‌کند‭. ‬این‭ ‬دستگاه‭ ‬به‭ ‬منظور‭ ‬حفاظت‭ ‬موتورهای‭ ‬سه‭ ‬فاز‭ ‬در‭ ‬برابر‭ ‬جابجایی‭ ‬فازها،‭ ‬کاهش‭ ‬ولتاژ‭ ‬شبکه،‭ ‬افزایش‭ ‬ولتاژ‭ ‬شبکه،‭ ‬قطع‭ ‬فاز‭ ‬و‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‭ ‬طراحی‭ ‬شده‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬این‭ ‬دستگاه‭ ‬کاهش‭ ‬ولتاژ‭ ‬شبکه‭ ‬از‭ ‬5٪‭ ‬تا‭ ‬20٪‭ ‬قابل‭ ‬تنظیم‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬

نصب و راه اندازی

نول‭ ‬به‭ ‬ترمینال‭ ‬MP‭ ‬و‭ ‬فازها‭ ‬به‭ ‬ترمینال‌های‭ ‬T‭, ‬S‭, ‬R‭ ‬وصل‭ ‬شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬
تذکر‭:‬‭ ‬دقت‭ ‬شود‭ ‬که‭ ‬نول‭ ‬تابلو‭ ‬دقیقا‭" ‬به‭ ‬نول‭ ‬شبکه‭ ‬وصل‭ ‬شده‭ ‬باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
ترمینال‌های‭ ‬15‭ ‬و‭ ‬18‭ ‬مانند‭ ‬شستی‭ ‬استوپ‭ ‬با‭ ‬بوبین‭ ‬کنتاکتور‭ ‬سری‭ ‬شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬
با‭ ‬اتصال‭ ‬برق‭ ‬شبکه،‭ ‬سیگنال‭ ‬PWR‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬دستگاه‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬می‌کند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
پس‭ ‬از‭ ‬اتمام‭ ‬زمان‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬18‭ ‬وصل‭ ‬می‌شود‭(
تذکر‭:‬‭ ‬هر‭ ‬بار‭ ‬پس‭ ‬از‭ ‬رفع‭ ‬خطا،‭ ‬دستگاه‭ ‬زمانسنجی‭ ‬را‭ ‬آغاز‭ ‬می‌کند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورتیکه‭ ‬اشکالی‭ ‬مانند‭ ‬جابجایی‭ ‬فازها،‭ ‬افزایش‭ ‬ولتاژ‭ )‬بیشتر‭ ‬از‭ ‬440‭ ‬ولت‭( ‬افت‭ ‬ولتاژ‭ )‬از‭ ‬300‭ ‬تا‭ ‬360‭ ‬ولت‭( ‬و‭ ‬یا‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ )‬از‭ ‬300‭ ‬تا‭ ‬360‭ ‬ولت‭( ‬در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬پدید‭ ‬آید،‭ ‬سیگنال‭ ‬خطای‭ ‬مربوطه‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬همزمان‭ ‬سیگنال‭ ‬خروجی‭ ‬خاموش‭ ‬و‭ ‬رله‭ ‬قطع‭ ‬می‌شود‭). ‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬16‭ ‬وصل‭ ‬می‌شود‭.( ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورتیکه‭ ‬هنگام‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬دستگاه،‭ ‬خطایی‭ ‬در‭ ‬شبکه‭ ‬سه‭ ‬فاز‭ ‬باشد،‭ ‬سیگنال‭ ‬مربوطه‭ ‬روشن‭ ‬مانده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬وصل‭ ‬نمی‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
تذکر‭:‬‭ ‬در‭ ‬صورتیکه‭ ‬پس‭ ‬از‭ ‬راه‌اندازی‭ ‬دستگاه،‭ ‬سیگنال‭.‬SEQU‭ ‬روشن‭ ‬باشد،‭ ‬برای‭ ‬خاموش‭ ‬شدن‭ ‬سیگنال‭ ‬بایستی‭ ‬جای‭ ‬دو‭ ‬فاز‭ ‬روی‭ ‬دستگاه‭ ‬جا‭ ‬به‭ ‬جا‭ ‬گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات فنی

ولتاژ‭ ‬شبکه‭:‬‭ ‬380‭ ‬ولت‭ ‬سه‭ ‬فاز‭ ‬چهار‭ ‬سیمه‭ ‬‮١٠‬٪‭ ‬‭+‬‬‬‬‬‬‬‬‬‬‬‬‬
فرکانس‭ ‬شبکه‭:‬‭ ‬50‭ ‬هرتز‭ ‬۵‭ ‬‭+‬‭ ‬هرتز‬‬‬‬‬‬‬‬
تلفات‭ ‬داخلی‭:‬‭ ‬حدود‭ ‬3‭ ‬وات‬‬‬‬‬
تأخیر‭ ‬در‭ ‬وصل‭: ‬5‭ /‬0‭ ‬تا‭ ‬40‭ ‬ثانیه‭-‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬DELAY‬‬‬‬‬‬‬‬‬‬‬‬
افت‭ ‬ولتاژ‭ ‬سه‭ ‬فاز‭:‬‭ ‬از‭ ‬300‭ ‬تا‭ ‬360‭ ‬ولت‭- ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬U.V‬‬‬‬‬‬‬‬‬‬‬‬‬‬
عدم‭ ‬تقارن‭ ‬فازها‭:‬‭ ‬از‭ ‬300‭ ‬تا‭ ‬360‭ ‬ولت‭- ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬ASY.V‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات رله خروجی

رله‭ ‬خروجی‭:‬‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬ ‬‬‬‬‬‬
جریان‭ ‬کنتاکت‭: ‬‭ ‬6‭ ‬آمپرمتناوب‭ ‬220‭ ‬ولت‬‬‬‬‬‬
‭ ‬6‭ ‬آمپرمستقیم‭ ‬28‭ ‬ولت‬‬‬‬
عمر‭ ‬رله‭ : ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
