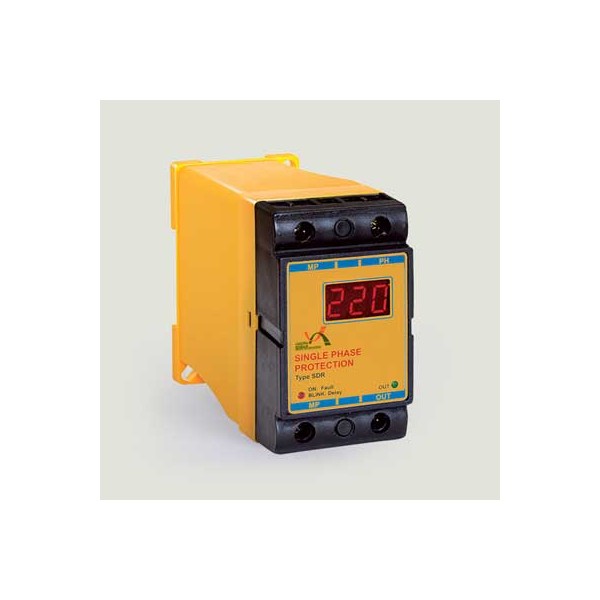

 "SDR محافظ تک فاز دیجیتال")
محافظت در برابر کاهش ولتاژ شبکه
محافظت در برابر افزایش ولتاژ شبکه
دارای تایمر ضربهگیر
دارای نمایشگر 7Segment برای نمایش:
220 = U: ولتاژ شبکه
240 =T: تأخیر در وصل
دارای سیگنال های:
RED
ON :Fault ولتاژ کمتر یا بیشتر از حد مجاز )روشن(
BLINK :Delay تأخیر در وصل )بصورت چشمک زن(
GREEN
OUT :نمایشگر وصل خروجی
نصب و راه اندازی
ترمینالهای MP به نول و PH به فاز شبکه وصل شوند.
ترمینالهای MP و OUT به کولر گازی یا مصرف کننده تک فاز وصل شوند.
اصول کار
با ا تصال برق شبکه به ترمینالهای MP و PH دستگاه شروع به کار میکند.
همزمان با وصل شدن برق شبکه ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تأخیر در وصل نمایش داده میشود.
زمان تأخیر (240 ثانیه ) به صورت معکوس شروع به شمارش میکند و همزمان سیگنال قرمز رنگ چشمک (BLINK) میزند تا زمان به پایان برسد.
توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.
پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برقدار و سیگنال OUT روشن میشود.
در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن (ON) میشود.
در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار میگردد.
مشخصات فنی
ولتاژ شبکه: 170 تا 250 ولت متناوب
فرکانس شبکه: 50 هرتز ۵ + هرتز
تلفات داخلی: حدود 3 وات
خطای کاهش ولتاژ: 175 الی 180 ولت متناوب
خطای اضافه ولتاژ: 250 الی 255 ولت متناوب
تأخیر در وصل: 240 ثانیه
IP دستگاه : 20 IP
دمای کاری : 20- تا 50+ درجه سانتیگراد
رطوبت کاری: ٪15 تا ٪85
جریان خروجی: 30 آمپر
توان خروجی: 5 کیلو وات
