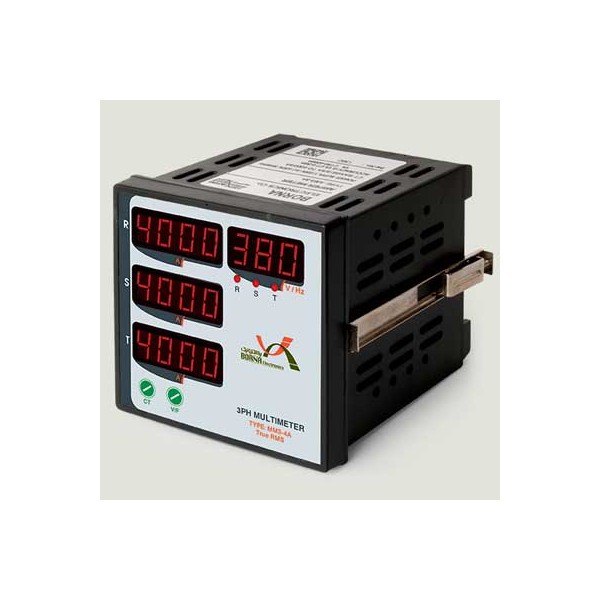

مولتی متر سه فاز 4 نمایشگر MM4-4A

0 reviews
Add your review

کد محصول :

وضعیت: محصول جدید

توضحات
نظرات

این دستگاه برای اندازه‌گیری ولتاژ های فاز و خط و جریان‌های فازی و همچنین فرکانس مصرف‌کننده در شبکه‌های سه فاز مورد استفاده قرار می‌گیرد.

True RMS

منوی ساده

دقت بالا در اندازه‌گیری

دارای 4 ردیف نمایشگر

قابلیت انتخاب CT با یک کلید فشاری

قابلیت انتخاب نمایش ولتاژهای فازی وخطی یا فرکانس با یک کلید فشاری

اصول کار

ابتدا برق دستگاه را به ترمینال‌های A1 و A2 وصل کنید. پس از نصب ترانس جریان (CT ) مورد نظر، تنظیم ترانس جریان (CT ) توسط کلید CT برروی دستگاه انجام می گیرد. در این حالت با فشردن کلید CT، کلمه CT در نمایشگر اول سمت چپ دستگاه نمایش داده می‌شود و نمایشگر پایین ضریب تبدیل ترانس جریانی که مورد نظر شماست را نمایش می‌دهد. پس از انتخاب ترانس جریان مورد نظر دکمه CT را به مدت 3 ثانیه نگه دارید تا دستگاه تنظیمات شما را ذخیره کند. در این حالت نمایشگر اول کلمه را نمایش می‌دهد و با رها کردن کلید دستگاه به حالت نمایش جریان برمی‌گردد.

توجه: اگر دستگاه وارد منوی تنظیم CT شود و برای 10 ثانیه کلید CT فشرده نشود دستگاه بدون ذخیره مقادیر به حالت نمایش جریان بر می‌گردد.

برای قرائت ولتاژ می توانید از ترمینال‌های MP، R، S و T پشت دستگاه استفاده کنید. برای انتخاب ولتاژ هر فاز یا سه فاز یا فرکانس میتوانید از کلید V/Fبر روی دستگاه استفاده کنید که با انتخاب هر حالت چراغ مربوطه به آن روشن می‌شود.

نصب و راه اندازی

ترمینال‌های A1 وA2: این ترمینال‌ها ورودی 220 ولت و برای تغذیه دستگاه می باشد.

CT R: برای اتصال ترانس جریان (CT ) فاز R می باشد.

CT S: برای اتصال ترانس جریان (CT ) فاز S می باشد.

CT T: برای اتصال ترانس جریان (CT ) فاز T می باشد.

R: برای اتصال فاز R می باشد.

S: برای اتصال فاز S می باشد.

T: برای اتصال فاز T می باشد.

MP: برای اتصال نول می باشد.

مشخصات فنی

ولتاژ تغذیه: 180 تا 240 ولت متناوب

فرکانس تغذیه: 50 یا 60 هرتز
