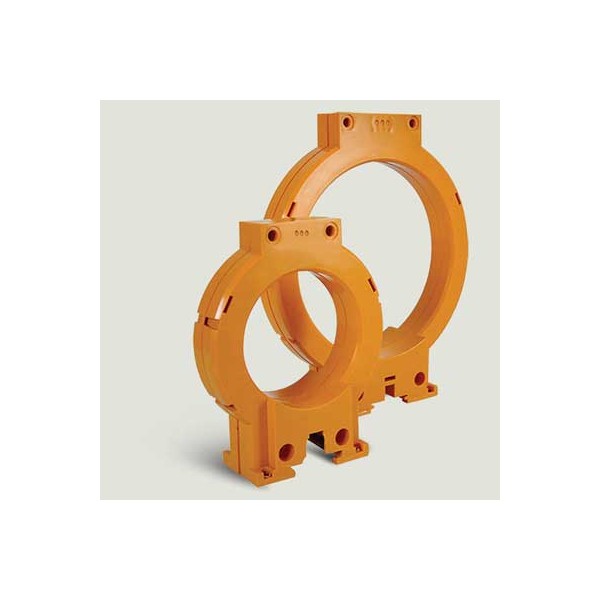

CTکور بالانس

آشکار ساز خطای اتصال به زمین

ایزوله از شبکه فشار قوی

با قطر داخلی 8، 15 و 28 سانتیمتر

قابل استفاده برای رله‌های ارت فالت (رنج آمپر) و رله‌های ارت لیکیج (رنج میلی آمپر)

قابل تطبیق با انواع مختلف رله‌های ارت لیکیج و ارت فالت خارجی

اصول کار این دستگاه

این CT کور بالانس بر اساس جمع‌برداری جریان‌های عبوری از داخل دستگاه عمل می‌نماید.

اگر جمع‌برداری جریان‌های عبوری صفر باشد ولتاژ خروجی CT کور بالانس صفر خواهد بود. ولی در صورتی که جمع برداری جریان‌ها صفر نباشد متناسب با جریان نشتی، در خروجی CT کور بالانس ولتاژ خواهیم داشت. مقدار این ولتاژ متناسب با جریان نشتی می‌باشد. (100mv/A و خطی تا 100 آمپر) با اعمال این ولتاژ به دستگاه ارت فالت یا ارت لیکیج بر اساس تنظیمات دستگاه فرمان قطع یا وصل را اعمال می‌نماید.

طریقه نصب و راه اندازی

کلیه سیم‌های مصرف کننده از داخل CT عبور نمایند.

ترمینال‌های خروجی CT به ترمینال‌های CT رله ارت فالت یا رله ارت لیکیج وصل شوند.

با راه‌اندازی دستگاه ارت فالت در صورتیکه خطای نشتی پدید آید متناسب با جریان نشتی ولتاژی به دستگاه رله ارت فالت اعمال می‌کند که در صورتیکه جریان نشتی از حد تنظیم شده بیشتر باشد، رله فرمان قطع می‌دهد.

مشخصات فنی

کلاس دقت: 1/5

مدل دستگاه: 8/10، 15/10، 28/10

نسبت ولتاژ خروجی به جریان نشتی: نسبت ولتاژ خروجی به جریان نشتی  mv/A 100 و خطی تا A 100

قطر داخلی: در سه سایز 8، 10، و 28 سانتیمتر

IP دستگاه : IP20

دمای کاری : 20- تا 50+ درجه سانتیگراد

رطوبت کاری: 15٪ تا 85٪
