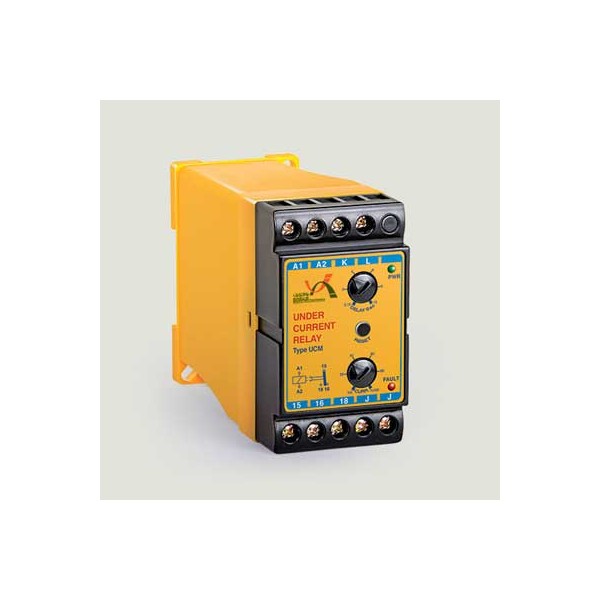

آندر کارنت UCM

تشخیص‭ ‬کاهش‭ ‬جریان‬‬

UCM

تشخیص‭ ‬كاهش‭ ‬جریان‬‬
قابل‭ ‬استفاده‭ ‬در‭ ‬مدارهای‭ ‬تک‭ ‬فاز‭ ‬یا‭ ‬DC‬‬‬‬‬‬‬
تنظیم‭ ‬محدوده‭ ‬جریان‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ %‬5‭ ‬تا‭ %‬100‭ ‬حد‭ ‬جریان‬‬‬‬‬‬‬‬‬‬
زمان‭ ‬تأخیر‭ ‬در‭ ‬قطع‭ ‬رله‭ ‬قابل‭ ‬تنظیم‭ ‬از‭ ‬0/15‭ ‬تا‭ ‬10‭ ‬ثانیه‬‬‬‬‬‬‬‬‬‬‬‬
دارای‭ ‬دو‭ ‬سیگنال‭ ‬نمایشگر‬‬‬
ولتاژ‭ ‬ورودی‭ ‬PWR‬‬
حالت‭ ‬خطا‭ ‬FAULT‬‬

اصول کار

هنگامی‭ ‬كه‭ ‬ولتاژ‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‌های‭ ‬A1‭ ‬وA2‭ ‬و‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬به‭ ‬ترمینال‭ ‬های‭ ‬KوL‭ ‬وصل‭ ‬شده‭ ‬باشند‭ ‬و‭ ‬جریان‭ ‬در‭ ‬حد‭ ‬مجاز‭ ‬باشد،‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬خواهد‭ ‬بود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال15‭ ‬به18برقرار‭ ‬است‭( ‬سیگنال‭ ‬PWR‭ ‬روشن‭ ‬و‭ ‬سیگنال‭ ‬FAULT‭ ‬خاموش‭ ‬خواهد‭ ‬بود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورتی‭ ‬كه‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬از‭ ‬حد‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬دسته‭.‬CURR‭ ‬كمتر‭ ‬باشد،‭ ‬دستگاه‭ ‬زمانسنجی‭ ‬را‭ ‬آغاز‭ ‬می‭ ‬كند‭ ‬و‭ ‬پس‭ ‬از‭ ‬اتمام‭ ‬زمان‭ ‬تنظیم‭ ‬شده‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬سیگنال‭ ‬FAULT‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬قطع‭ ‬می‌گردد‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬16‭ ‬وصل‭ ‬می‌گردد‭(.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورتیكه‭ ‬در‭ ‬طی‭ ‬زمان‭ ‬تنظیمی‭ ‬فوق،‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬تا‭ ‬حد‭ ‬مجاز‭ ‬افزایش‭ ‬یابد،‭ ‬رله‭ ‬بدون‭ ‬تغییر‭ ‬باقی‭ ‬می‭ ‬ماند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
پس‭ ‬از‭ ‬روشن‭ ‬شدن‭ ‬سیگنال‭ ‬خطا،‭ ‬در‭ ‬صورتیكه‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬تا‭ ‬حد‭ ‬مجاز‭ ‬افزایش‭ ‬یابد،‭ ‬سیگنال‭ ‬FAULT‭ ‬خاموش‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬وصل‭ ‬می‌شود‭ )‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬18‭ ‬وصل‭ ‬می‌گردد‭(.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورتی‭ ‬كه‭ ‬ترمینال‭ ‬های‭ ‬J‭ ‬از‭ ‬هم‭ ‬باز‭ ‬باشند،‭ ‬پس‭ ‬از‭ ‬هر‭ ‬بار‭ ‬خطا‭ ‬و‭ ‬برطرف‭ ‬شدن‭ ‬آن‭ ‬دستگاه‭ ‬بصورت‭ ‬اتوماتیك‭ ‬راه‭ ‬اندازی‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
در‭ ‬صورتیكه‭ ‬ترمینال‭ ‬های‭ ‬J‭ ‬به‭ ‬هم‭ ‬وصل‭ ‬شوند،‭ ‬پس‭ ‬از‭ ‬هر‭ ‬بار‭ ‬خطا‭ ‬و‭ ‬برطرف‭ ‬شدن‭ ‬آن‭ ‬دستگاه‭ ‬باید‭ ‬توسط‭ ‬شستی‭ ‬RESET‭ ‬راه‭ ‬اندازی‭ ‬مجدد‭ ‬شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

نصب و راه اندازی

ولتاژ‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‌های‭ ‬A1‭ ‬وA2‭ ‬وصل‭ ‬شود‭.‬‬‬‬‬‬‬‬‬
جریان‭ ‬نمونه‭ ‬ورودی‭ ‬باید‭ ‬به‭ ‬ترمینال‭ ‬های‭ ‬KوL‭ ‬رله‭ ‬كاهش‭ ‬جریان‭ ‬وصل‭ ‬شوند‭. ‬‬‬‬‬‬‬‬‬‬‬‬‬‬
ترمینال‌های‭ ‬15،‭ ‬16و18‭ ‬سرهای‭ ‬كنتاكت‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬می‭ ‬باشند‭ ‬كه‭ ‬بر‭ ‬حسب‭ ‬نیاز‭ ‬در‭ ‬مدار‭ ‬فرمان‭ ‬قرار‭ ‬می‭ ‬گیرند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
بطور‭ ‬مثال‭ ‬برای‭ ‬فعال‭ ‬كردن‭ ‬یك‭ ‬آژیر‭ ‬یا‭ ‬قطع‭ ‬كردن‭ ‬فرمان‭ ‬كنتاكتور‭ ‬اصلی‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬
توسط‭ ‬دسته‭ ‬تنظیم‭ ‬جریان‭.‬CURR،‭ ‬حدی‭ ‬كه‭ ‬جریان‭ ‬نمونه‭ ‬ورودی‭ ‬نباید‭ ‬از‭ ‬آن‭ ‬كمتر‭ ‬شود،‭ ‬تعیین‭ ‬میگردد‭. ‬این‭ ‬مقدار‭ ‬از‭ %‬5‭ ‬تا‭ ‬%100‭ ‬حد‭ ‬جریان‭ ‬قابل‭ ‬تنظیم‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
توسط‭ ‬دسته‭ ‬تنظیم‭ ‬تایمر‭ ‬DELAY‭ ‬مدت‭ ‬زمان‭ ‬تأخیر‭ ‬در‭ ‬قطع‭ ‬رله‭ ‬داخلی‭ ‬دستگاه‭ ‬تعیین‭ ‬میشود‭. ‬این‭ ‬زمان‭ ‬از‭ ‬0/15 ‬تا‭ ‬10‭ ‬ثانیه‭ ‬قابل‭ ‬تنظیم‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات فنی

ولتاژ‭ ‬تغذیه‭:‬‭ ‬220‭ ‬ولت‭ ‬متناوب‭ ‬10‭%‬±‬‬‬‬‬‬‬
فركانس‭ ‬شبكه‭: ‬50‭ ‬هرتز‭ ‬±‭ ‬5‭ ‬هرتز‬‬‬‬‬‬
تلفات‭ ‬داخلی‭: ‬حدود‭ ‬3‭ ‬وات‬‬‬‬
حد‭ ‬جریان‭: ‬5‭ ‬آمپر‭ ‬AC‭ ‬و‭ ‬برای‭ ‬جریانهای‭ ‬بالاتر‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬ترانس‭ ‬جریان‬‬‬‬‬‬‬‬‬‬‬‬‬
محدوده‭ ‬جریان‭:‬‭ ‬5%‭ ‬تا100‭% ‬حد‭ ‬جریان،‭ ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭.‬CURR‬‬‬‬‬‬‬‬‬‬‬
تأخیر‭ ‬در‭ ‬قطع‭: ‬0/15‭ ‬تا‭ ‬10‭ ‬ثانیه،‭ ‬قابل‭ ‬تنظیم‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬‬‬‬‬‬‬‬‬‬‬‬‬

IP‭ ‬دستگاه : ‭ ‬‭ ‬IP20‬‬‬
دمای‭ ‬کاری‭ : ‬20-‭ ‬تا‭ ‬50‭+ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬
رطوبت‭ ‬کاری‭: ‬٪15‭ ‬تا‭ ‬٪85‬‬‬‬

مشخصات‭ ‬رله‭ ‬خروجی‬‬
رله‭ ‬خروجی‭:‬‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬ ‬‬‬‬‬‬
جریان‭ ‬کنتاکت‭: ‬‭ ‬6‭ ‬آمپرمتناوب‭ ‬220‭ ‬ولت‬‬‬‬‬‬
‭ ‬6‭ ‬آمپرمستقیم‭ ‬28‭ ‬ولت‬‬‬‬
عمر‭ ‬رله‭ : ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
