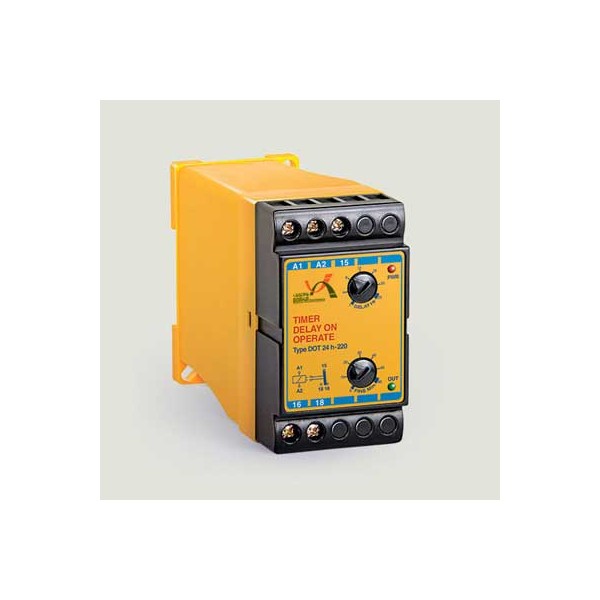

تایمر تاخیر در وصل DOT 24

DOT24H

سنجش‭ ‬زمان‭ ‬پس‭ ‬از‭ ‬وصل‭ ‬برق‬‬‬‬‬
قابلیت‭ ‬انتخاب‭ ‬زمان‭ ‬از‭ ‬1‭ ‬تا‭ ‬24‬‬‬‬‬‬
حداکثر‭ ‬خطا‭ ‬در‭ ‬زمانسنجی‭ ‬متوالی‭: ‬یک‭ ‬دقیقه‬‬‬‬‬‬
تنظیم‭ ‬دقیق‭ ‬زمان‭ ‬با‭ ‬دو‭ ‬دسته‭ ‬تنظیم‬‬‬‬‬‬
قابل‭ ‬عرضه‭ ‬با‭ ‬ولتاژهای‭ ‬تغذیه‭ ‬مختلف‭ ‬12‭ ‬‮،42،‭ ‬‮011‬،‭ ‬‮022‬،‭380‬‭ ‬ولت‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
دارای‭ ‬دو‭ ‬سیگنال‭ ‬نمایشگر‬‬‬
تغذیه‭ ‬ورودی‭ ‬PWR‬‬
وصل‭ ‬خروجی‭ ‬OUT‬‬

اصول کار

هم‭ ‬زمان‭ ‬با‭ ‬وصل‭ ‬شدن‭ ‬تغذیه‭ ‬به‭ ‬ترمینال‭ ‬های‭ ‬A1وA2‭ ‬سیگنال‭ ‬PWR‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬زمان‭ ‬سنجی‭ ‬آغاز‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
پس‭ ‬از‭ ‬اتمام‭ ‬زمان‭ ‬انتخاب‭ ‬شده‭ ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬وصل‭ ‬می‌شود‭). ‬اتصال‭ ‬داخلی‭ ‬ترمینال15به‭ ‬18‭ ‬متصل‭ ‬می‌گردد‭(.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
تا‭ ‬هنگامی‭ ‬که‭ ‬ولتاژ‭ ‬تغذیه‭ ‬وصل‭ ‬باشد‭ ‬و‭ ‬بیشتر‭ ‬از‭ ‬40‭% ‬افت‭ ‬نکرده‭ ‬باشد،‭ ‬خروجی‭ ‬در‭ ‬همان‭ ‬وضعیت‭ ‬باقی‭ ‬می‭ ‬ماند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
پس‭ ‬از‭ ‬قطع‭ ‬برق‭ ‬سیگنالOUT‭ ‬خاموش‭ ‬شده‭ ‬و‭ ‬رله‭ ‬داخلی‭ ‬به‭ ‬وضعیت‭ ‬اولیه‭ ‬برمی‌گردد‭ ‬و‭ ‬آماده‭ ‬زمانسنجی‭ ‬مجدد‭ ‬است‭). ‬اتصال‭ ‬داخلی‭ ‬ترمینال‭ ‬15‭ ‬به‭ ‬16‭ ‬وصل‭ ‬می‌شود‭(
هشدار
درصورتی‭ ‬که‭ ‬هنگام‭ ‬زمانسنجی‭ ‬برق‭ ‬قطع‭ ‬شود‭ ‬هیچگونه‭ ‬تغییری‭ ‬در‭ ‬خروجی‭ ‬حاصل‭ ‬نمی‌گردد‭ ‬و‭ ‬پس‭ ‬از‭ ‬وصل‭ ‬مجدد‭ ‬برق،‭ ‬زمانسنجی‭ ‬از‭ ‬صفر‭ ‬آغاز‭ ‬می‌شود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

تنظیمات

زمان‭ ‬تأخیر‭ ‬در‭ ‬این‭ ‬دستگاه‭ ‬توسط‭ ‬دو‭ ‬دستهDELAY‭) ‬و‭ ‬FINE‭ ‬روی‭ ‬تایمر‭( ‬تنظیم‭ ‬می‌شود‭ ‬که‭ ‬حاصل‭ ‬مجموع‭ ‬زمان‭ ‬های‭ ‬انتخابی‭ ‬توسط‭ ‬آنها‭ ‬می‭ ‬باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
زمان‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬از‭ ‬1‭ ‬تا‭ ‬23‭ ‬ساعت‭ ‬و‭ ‬توسط‭ ‬دسته‭ ‬FINE‭ ‬از‭ ‬صفر‭ ‬تا‭ ‬60‭ ‬دقیقه‭ ‬قابل‭ ‬تنظیم‭ ‬است‭. ‬به‭ ‬این‭ ‬ترتیب‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬هر‭ ‬دو‭ ‬دسته‭ ‬از‭ ‬1‭ ‬تا‭ ‬24‭ ‬ساعت‭ ‬میتوان‭ ‬زمان‭ ‬را‭ ‬تنظیم‭ ‬نمود‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
بعنوان‭ ‬مثال‭ ‬وقتی‭ ‬دسته‭ ‬DELAY‭ ‬روی‭ ‬12‭ ‬و‭ ‬دسته‭ ‬FINE‭ ‬روی‭ ‬20‭ ‬تنظیم‭ ‬شده‭ ‬باشد،‭ ‬زمان‭ ‬تأخیر‭ ‬12‭ ‬ساعت‭ ‬و‭ ‬20‭ ‬دقیقه‭ ‬خواهد‭ ‬بود‭ ‬و‭ ‬یا‭ ‬اگر‭ ‬دسته‭ ‬DELAY‭ ‬روی‭ ‬20‭ ‬و‭ ‬دسته‭ ‬FINE‭ ‬روی‭ ‬50‭ ‬تنظیم‭ ‬شده‭ ‬باشد،‭ ‬زمان‭ ‬تأخیر‭ ‬20‭ ‬ساعت‭ ‬و‭ ‬50‭ ‬دقیقه‭ ‬می‭ ‬باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

مشخصات فنی

ولتاژ‭ ‬تغذيه‭: ‬220‭ ‬ولت‭ ‬متناوب‭ ‬%10‭‬±‬‬‬‬‬‬
فرکانس‭ ‬شبکه‭:‬‭ ‬50‭ ‬هرتز‭ ±‭‬5‭ ‬ ‬هرتز‬‬‬‬‬‬‬
تلفات‭ ‬داخلي‭:‬‭ ‬حدود‭ ‬3‭ ‬وات‬‬‬‬‬
زمان‭ ‬تاخير‭:‬‭ ‬توسط‭ ‬دسته‭ ‬DELAY‭ ‬از‭ ‬1‭ ‬تا‭ ‬23‭ ‬ساعت‭ ‬تنظيم‭ ‬و‭ ‬توسط‭ ‬دسته‭ ‬FINE‭ ‬از‭ ‬صفر‭ ‬تا‭ ‬60‭ ‬دقيقه‭ ‬به‭ ‬آن‭ ‬اضافه‭ ‬مي‭ ‬گردد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

IP‬دستگاه :‭ ‬IP20‬‬‬

دمای‭ ‬کاری‭: ‬20-‭ ‬تا‭ ‬50‭+ ‬درجه‭ ‬سانتیگراد‬‬‬‬‬‬
رطوبت‭ ‬کاری‭: ‬٪15‭ ‬تا‭ ‬٪85‬‬‬‬

مشخصات رله خروجی

رله‭ ‬خروجی‭:‬‭ ‬یک‭ ‬کنتاکت‭ ‬C/O‭ ‬ ‬‬‬‬‬‬
جریان‭ ‬کنتاکت‭: ‬‭ ‬6‭ ‬آمپرمتناوب‭ ‬220‭ ‬ولت‬‬‬‬‬‬
‭ ‬6‭ ‬آمپرمستقیم‭ ‬28‭ ‬ولت‬‬‬‬
عمر‭ ‬رله‭: ‬الکتریکال‭ ‬100‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
‭ ‬مکانیکال‭ ‬1‭.‬000‭.‬000‭ ‬بار‭ ‬قطع‭ ‬و‭ ‬وصل‬‬‬‬‬‬‬‬
