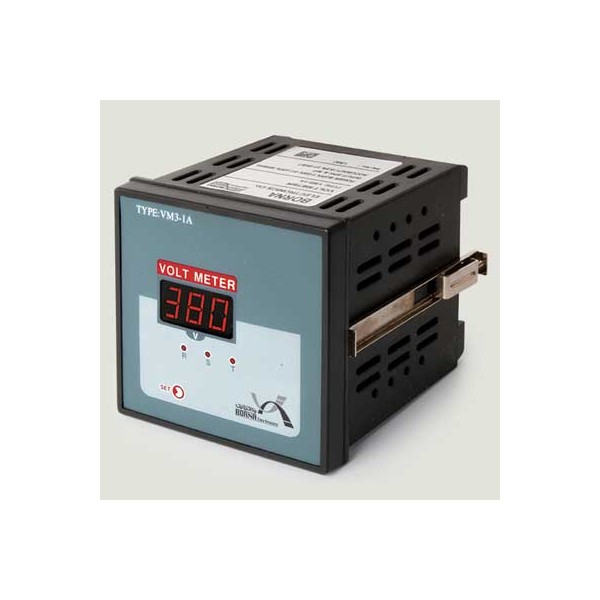

 "ولت متر سه فاز VM3")
این دستگاه برای اندازه گیری ولتاژهای )خطی و فازی ( مورد استفاده قرار می گیرد.
منوی ساده
دقت بالا در اندازه گیری
قابلیت نمایش ولتاژهای خطی و فازی با یک کلید فشاری
ایزوله بودن تغذیه از ورودی های R, S, T, MP
بدون نیاز به سلکتور ولت
دارای یک نمایشگر سه رقمی
اصول کار
دستگاه در حالت عادی، ولتاژ فازR نسبت به نول را نمایش میدهد وکارایی کلید به شرح زیر می باشد:
با فشار دادن کلید SET، یکی از 6 حالت نمایش ولتاژهای فازی و خطی انتخاب شده و همزمان سیگنال مربوطه روشن میشود.
ترتیب نمایش ولتاژها به شرح ذیل می باشد:
دستگاه در حالت عادی فاز Rنسبت به نول را نمایش میدهد و با هر بار فشار دادن کلید SET مطابق شکل زیر تغییر میکند.
R S T RS RT ST
که مطابق با نمایش هر وضعیت چراغ مربوطه به آن روشن خواهد شد.
توجه
دستگاه آخرین وضعیت تنظیم شده را در حافظه خود ذخیره نموده وبعد از هر بار قطع و وصل شدن برق اصلی دستگاه با آخرین حالت تنظیم شده مقادیر را نمایش میدهد.
بعد از آخرین تنظیم، نمایشگر دستگاه یکبار چشمک می زند که به معنی ذخیره شدن آخرین حالت در حافظه دستگاه می باشد.
اگر بعد از وارد شدن به منوی تنظیم CTکلید را به مدت 3ثانیه فشار ندهید، تغییرات ذخیره نشده و دستگاه به حالت نمایش جریان بر میگردد.
نصب و راه اندازی
A1 و A2 : این ترمینال ها ورودی 220 ولت و برای تغذیه دستگاه می باشد که می توان از یکی از فازها و نول گرفته شود.
MP : ورودی نول
R : ورودی فاز R
S : ورودی فاز S
T : ورودی فاز T
مشخصات فنی
ولتاژ تغذیه: 180تا 240ولت متناوب
فرکانس تغذیه: 50 هرتز ۵ + هرتز
ورودی دستگاه: سه فاز و نولفاز و نول
دقت دراندازه گیری: 1± ولت )کلاس ۵/٠ )
